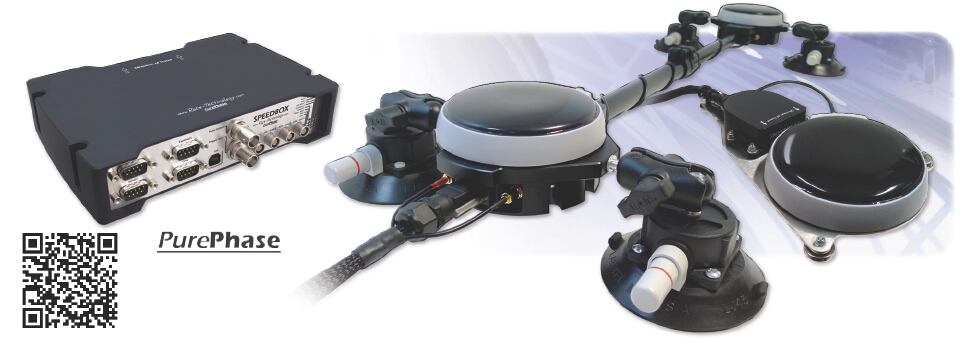

车用惯导平台
SPEEDBOX-INS 顶级汽车测试和赛车开发仪器。
200Hz测量与输出:侧倾角、俯仰角、横摆角、方位角、坡度、速度、加速度与距离
- 性能最佳
- 200Hz输出(脉冲、CAN或模拟)
- 高精度、结合GPS 和惯性参数,即使GPS收信不佳,亦确保测量不中断

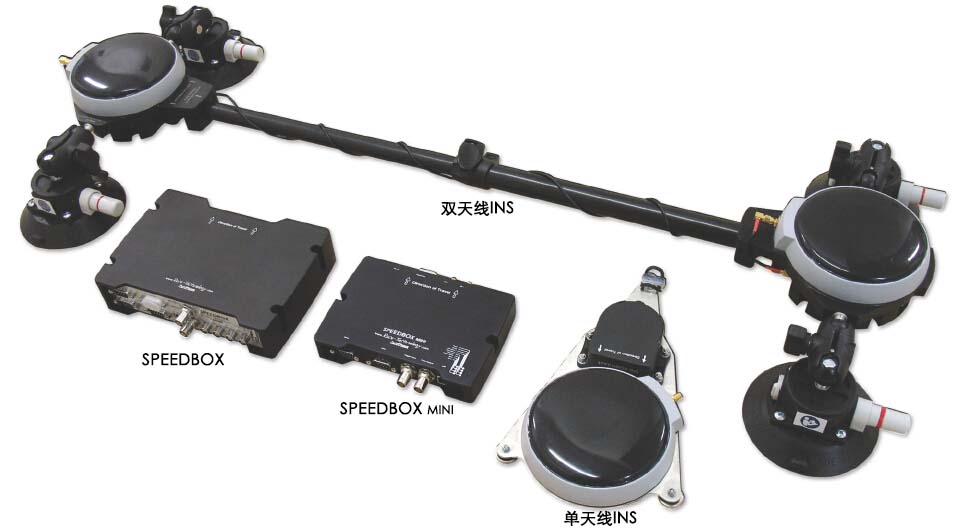

SPEEDBOX-INS产品设计意在提升标准产品SPEEDBOX的精确度和灵活性,为汽车测试提供更佳的解决方案!该系统由一部SPEEDBOX和一套安装在车顶上的传感器加天线组件构成。

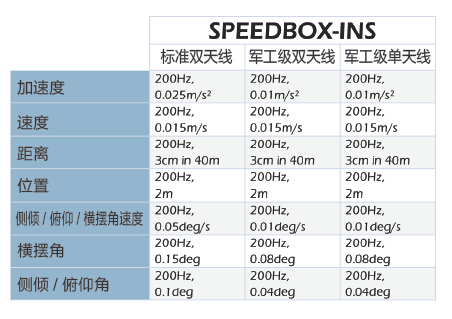

三种型号供选择,可满足不同应用对精度的要求:
- SPEEDBOX-INS标准双天线——快捷安装、高精度、即插即量
- SPEEDBOX-INS军工级双天线——提升标准双天线测量精度
- SPEEDBOX-INS军工级单天线——适合航空动力学或空间应用
INS传感器与SPEEDBOX单元相连,从而使SPEEDBOX实时结合原始惯性参数和GPS信号,从而精确测量车辆的侧倾角(Roll)、俯仰角(Pitch)、横摆角(Yaw)、方位角(Heading)、坡度(Gradient)、速度(Velocity)、加速度(Accelerations)与距离(Distance)。
所有测量信号均具有毫秒级的低延迟,且为200Hz的无插值输出。
为精确测量试验时的车辆反应,200Hz的更新率相当重要,可以确保运动时的数据是准确的。SPEEDBOX系统为汽车测试进行了优化,在确保尽可能高的更新率的同时也保证系统测量时不引入噪声!

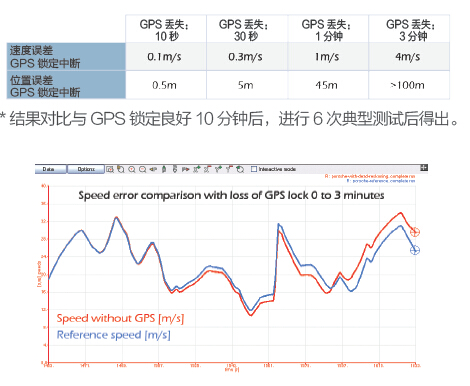

因为SPEEDBOX-INS使用的是结合惯性参数的GPS技术,即使在GPS信号微弱或丢失的情况下也能持续输出测量数据,例如在穿过隧道或桥梁时。 在这些条件下的典型精度,如下表所示:
双天线 SPEEDBOX-INS
尺寸足够大,使其更适合越野车测试。双天线系统的优点是,当车辆静止时完全初始化,提供优质GPS信号。设备的安装几分钟内便可完成,一旦完成GPS锁定就能输出数据,而不需要事先“学习演练”。既可以通过使用安全的吸盘支架来实现临时安装,也提供永久式固定点。

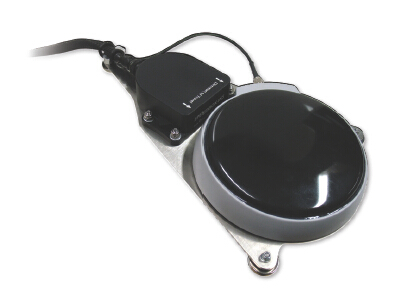

单天线SPEEDBOX_INS
令人难以置信的精度、结构紧凑、强力吸盘迅速安装(临时)
单天线SPEEDBOX-INS系统的紧凑型尺寸,使其成为空气动力学和空间狭小应用、专业的赛车级车辆和摩托车的理想之选。高动态的姿态数据可用于调整和开发赛车底盘和悬挂。对于双天线系统,在输出汇合后的数据之前,有一个短暂的初始化过程,紧凑的外形使其更容易适应双天线的需要。 高动态(如赛车)系统完成初始化一般不到一分钟,但在低动态应用(如拖拉机),这可能需要几分钟的时间。

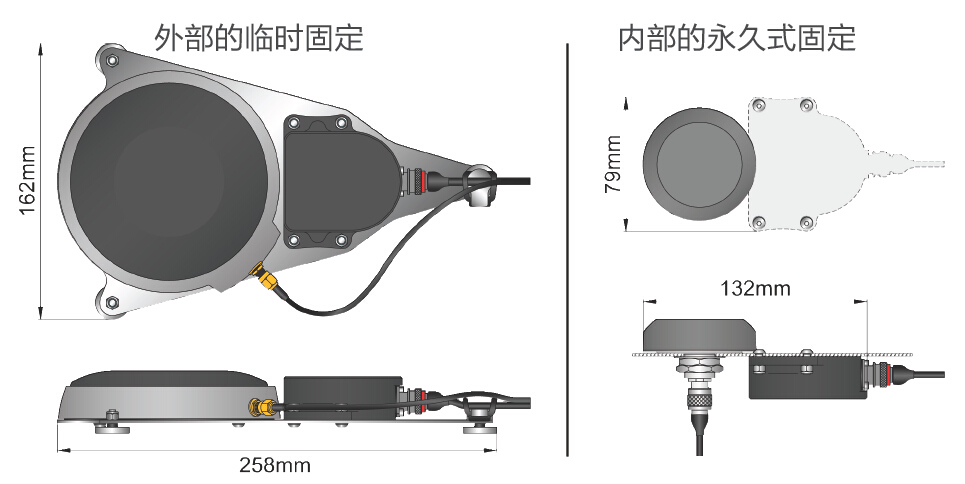

我们提供单天线组件两种安装选项:一种是磁性吸盘吸附式安装,另一种则更适合空气动力学测试的永久式固定安装选项。永久式固定选项适合长时间测试或专业赛车,采用机械方式固定在车辆上。
